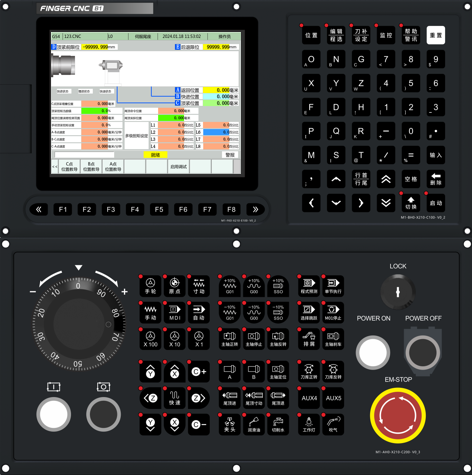

B系列10.4寸車床數控系統（立式）
400TA3-V/400TB3-V
關注次數：次
商品類型：400T系列
產品介紹
該系列車床控制器具有高速高精模式、集成車床加機械手控制功能、安全區域功能、冷熱機自動補償功能為加工產品的質量保駕護航。
硬件介紹
1. 多核CPU架構，超大算力平臺，操作更流暢
2. 配備2GB海量存儲空間，程序運行流暢無阻，輕松駕馭多樣任務。
3. 高抗干擾設計，通過4.5KV EFT測試，并通過CE認證
4. 支持高穩定性RS485通迅，擴展周邊設備更可靠
5. 支持高速USB3.0通訊，資料備份，程序導入更快捷
6. 支持超長時間掉電保持，用戶實時數據記錄更可靠。
7. 具備與外部設備進行通信的功能，例如與上位機（如計算機）進行數據傳輸，實現遠程監控、程序傳輸、系統升級等操作；或者與其他數控設備進行聯網通信，實現多臺設備的協同工作和集中管理。通信方式可能包括有線通信（如以太網、串口等）和無線通信（如Wi-Fi、藍牙等
8. 操作面板機械按鍵設計，操作更輕松。
9. 高分辨率視窗顯示，可視化效果更佳
10. 更為合理的按鍵布局以及人機工程設計，操作更便捷。
11. 輔助面板旋鈕式倍率切換、數碼管顯示當前刀號，操作更為便捷。
軟件（功能）介紹
1. Linux RT操作系統，實時性更高，速度更快。
2. 開放式UI平臺攜手PLC平臺，為客戶提供前所未有的定制空間，從界面到功能操作，一切盡在掌握，打造專屬智能新篇章。
3. 權限的自由分配滿足了不同角色的個性化需求，提升了整體系統的易用性與滿意度。
4. 支持圖形仿真、對話式編程、M碼自定義功能。
5. 支持刀具壽命管理、操作記錄功能
6. 執行速度快：PLC掃描時間短，能快速響應加工指令，提高加工效率。
7. 支持雙通道控制，為實現多工序同時加工或自動化提供有力支持。
8. 雙通道單獨控制、程序互用，極大簡化程序的管理和傳輸。
9. 最大可支持160組刀補組數，滿足復雜加工需求，提升生產效率。
10. 卓越補償技術，全面支持錐度、反向間隙、圓弧尖角、雙向螺桿誤差及前饋補償，打造無與倫比的加工精度與穩定性。
特色功能

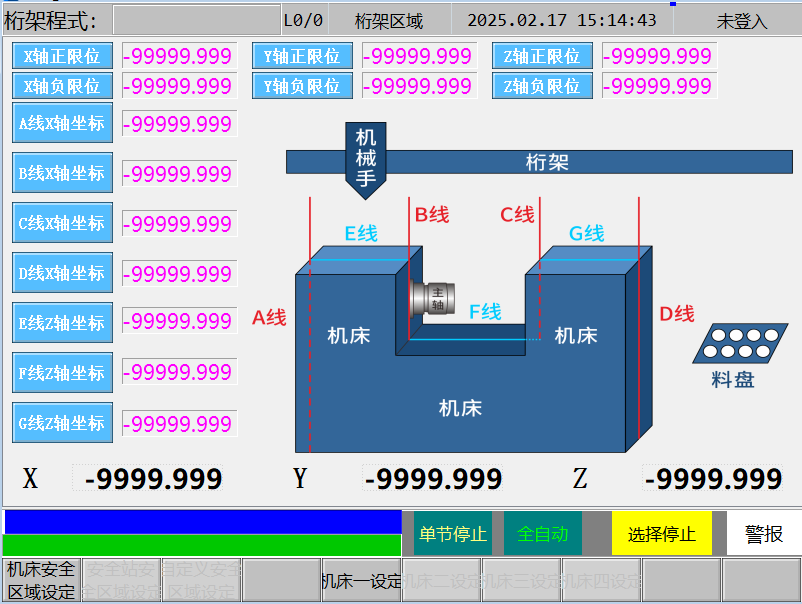

1. 安全區域功能
防撞保護簡介:
a.安全區域功能主要用于機床的防撞保護。
b.當軸向運動時，系統自動檢測安全區域位置。
設置防撞區域范圍:
a.用戶根據機床的實際刀具與工件位置設置防撞區域范圍。
b.提供直觀、易于操作的界面，方便用戶設置。
系統自動檢測與提示:
a.系統實時監測軸向運動時安全區域位置，當超出安全位置進行提示。
提高工作效率與安全性:
a.安全區域功能有效降低碰撞事故的發生，提高機床的工作效率。
b.保障操作人員的人身安全，減少潛在風險
2.伺服尾頂
傳統液壓尾頂的局限:
無法通過編程自由定義頂緊位置，頂緊時的扭矩值不可調。
可編程伺服尾頂的優勢:
a.可自由編程定義頂緊位置，可通過分段扭矩指令定義頂緊時的扭矩值。
b.更適合現代制造業的需求，提升生產效率和產品質量（注:需搭配億達伺服實現）
3.高速高精模式
JERK說明
后加模式，在加減速階段，加速度是瞬間達到的，在加速度比較大的時候，對機臺沖擊大，軸向運動不平順。(藍色無jerk功能)
前加模式，在加減速階段，加速度是線性變化的，在加速度比較大的時候，JERK功能可以保證軸向運動足夠平順，消除車床抖動。(紅色有jerk功能)
如下圖所示，如需加速到V1，則前加與后加所花費的加速時間T(T1)相等，但加速到V0時，后加所花費的時間仍然是T1而前加則是T0，后加減速模式所花費的時間T是恒定的，不因速度V而變化，而前加減速所花費的時間是隨著速度V線性變化的。
4.集成車床加機械手控制功能
獨立通道控制:
使用獨立通道控制，簡化系統配置
對話編程:
通過直觀的界面和對話式編程，降低客戶的使用門檻。
更靈活的工藝調整:
滿足多樣化的生產需求，快速調整機械手的工作流程,
便捷操作:
簡化了操作步驟，提高了工作效率。
產品系列 | 300T | 400T | 600T | 800T | ||
功能選型 | 300TA | 400TA | 400TB | 600TC | 800TC | |
產品型號 | 300TA1-H | 300TA2-H（V） | 400TA2-H(V) | 400TB2-H(V) | 600TC2-H(V) | 800TC2-H(V) |
? 系統規格 | ||||||
安裝?式 | 橫式 | 橫式/立式 | 橫式/立式 | 橫式/立式 | 橫式/立式 | 橫式/立式 |
顯?屏尺? | 7? | 8.4寸/10.4寸/15寸 | 8.4寸/10.4寸/15寸 | 8.4寸/10.4寸/15寸 | 8.4寸/10.4寸/15寸 | 8.4寸/10.4寸/15寸 |
最?軸數（含主軸） | 標準5（最大5） | 標準6（最大6） | 標準9（最大9） | 標準9（最大9） | 標準11（最大11） | 標準20（最大20） |
最?通道數 | 標準1（最大1） | 標準1（最大1） | 標準2（最大2） | 標準2（最大2） | 標準2（最大2） | 標準3（最大3） |
單個通道最?聯動軸數 | 3（XZC） | 3（XZC） | 3（XZC） | 4（XYZC） | 4(XYZC) | 5(XYZAC) |
單個通道最?主軸數量 | 標準2（最大2） | 標準2（最大2） | 標準3（最大3） | 標準3（最大3） | 標準4（最大4） | 標準6（最大9） |
應用場合（軸向分布） | 單通道： (XZAC+刀塔軸) | 單通道： (XZAC+刀塔軸+定位軸) | 單通道：(XZABC+軸控刀塔+定位軸) 雙通道：(XZC+刀塔軸+定位軸）+（X1Z1+刀塔軸+定位軸） 雙通道：(XZC+刀塔軸+定位軸）+（X1Z1C1+刀塔軸） 雙通道：(XZAC+軸控刀塔+定位軸)+XYZ桁架 | 單通道：(XYZABC+刀塔軸+伺服尾座+定位軸) 雙通道：(XZC+刀塔軸+定位軸）+（X1Z1+刀塔軸+刀塔定位軸） 雙通道：(XZC+刀塔軸+定位軸）+（X1Z1C1+刀塔軸） 雙通道：(XYZAC+刀塔軸）+（X1Z1C1） 雙通道：(XZAC+軸控刀塔+定位軸)+XYZ桁架 三通道：(XZC+XZC)+XYZ桁架 | 單通道： (XYZABC+刀塔軸+伺服尾座+定位軸) 雙通道： (XZAC+刀塔軸+定位軸）+(X1Z1C1+刀塔軸+定位軸） 雙通道： (XZAC+刀塔軸+定位軸）+(X1Z1A1C1+刀塔軸） 雙通道： (XYZAC+刀塔軸）+(X1Z1A1C1+刀塔軸） 雙通道： XZAC+刀塔軸+定位軸+(X1Y1Z1A1桁架） | 雙通道： (XYZABC+刀塔軸+定位軸）*2 三通道： (XYZABC+刀塔軸+定位軸)*2+X3Y3Z3A3(雙車+機械手) |
DA/AD | 選配 | 選配 | 選配 | 選配 | 選配 | 選配 |
操作系統 | LinuxRT | LinuxRT | LinuxRT | LinuxRT | LinuxRT | LinuxRT |
內存 | 2GB | 2GB | 2GB | 2GB | 2GB | 2GB |
程式容量 | 8GB | 8GB | 8GB | 8GB | 8GB | 8GB |
預讀單節數 | 1000 Block/s | 1000 Block/s | 2000 Block/s | 2000 Block/s | 4000 Block/s | 8000 Block/s |
最??具補償組數 | 40組 | 40組 | 160組 | 160組 | 160組 | 160組 |
傳輸 | USB/RS232/RS485/LAN/WIFI | USB/RS232/RS485/LAN/WIFI | USB/RS232/RS485/LAN/WIFI | USB/RS232/RS485/LAN/WIFI | USB/RS232/RS485/LAN/WIFI | USB/RS232/RS485/LAN/WIFI |
標準I/O | 總線IO(不含脈沖口)：I16/O16 | 總線IO(不含脈沖口)：I16/O16 | 總線IO(不含脈沖口)：I16/O16 | 總線IO(不含脈沖口)：I16/O16 | 總線IO(不含脈沖口)：I16/O16 | 總線IO(不含脈沖口)：I16/O16 |
最?拓展I/O | I32/O32 | I32/O32 | I64/O64 | I64/O64 | I128/O128 | I256/O256 |
(IoT)?業物聯? | 選配 | 選配 | 選配 | 選配 | 選配 | 選配 |
總線伺服 | MECHATROLINK-lll(選配)、EtherCAT | MECHATROLINK-lll(選配)、EtherCAT | MECHATROLINK-lll(選配)、EtherCAT | MECHATROLINK-lll(選配)、EtherCAT | MECHATROLINK-lll(選配)、EtherCAT | MECHATROLINK-lll(選配)、EtherCAT |
總線主軸 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
通訊功能 | ModbusTcp、RS232、RS485 | ModbusTcp、RS232、RS485 | ModbusTcp、RS232、RS485 | ModbusTcp、RS232、RS485 | ModbusTcp、RS485、SSI絕對值（選配） | ModbusTcp、RS485、SSI絕對值（選配） |
? 程序功能 | ||||||
編程指令（G代碼） | 遵循國際規范 | 遵循國際規范 | 遵循國際規范 | 遵循國際規范 | 遵循國際規范 | 遵循國際規范 |
宏程序編程標準 | 支持（Macro B、Macro C） | 支持（Macro B、Macro C） | 支持（Macro B、Macro C） | 支持（Macro B、Macro C） | 支持（Macro B、Macro C） | 支持（Macro B、Macro C） |
背景編程 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
對話式智能 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
程序U盤傳輸 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
程序?動檢錯 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
程序鎖功能 | 限制程式編輯（選配） | 限制程式編輯（選配） | 限制程式編輯（選配） | 限制程式編輯（選配） | 限制程式編輯（選配） | 限制程式編輯（選配） |
? 同步軸控制 | ||||||
同主軸同時螺紋車削 | 不支持 | 不支持 | 支持 | 支持 | 支持 | 支持 |
雙通道主軸同步 | 不支持 | 不支持 | 支持 | 支持 | 支持 | 支持 |
軸耦合/交換/混合 | 不支持 | 不支持 | 不支持 | 支持 | 支持 | 支持 |
? 機械手 | ||||||
機械手獨立通道控制 | 不支持 | 不支持 | 支持 | 支持 | 支持 | 支持 |
? 刀塔 | ||||||
刀塔 | 電動刀塔、液壓刀塔、伺服刀塔、軸控刀塔 | 電動刀塔、液壓刀塔、伺服刀塔、軸控刀塔 | 電動刀塔、液壓刀塔、伺服刀塔、軸控刀塔 | 電動刀塔、液壓刀塔、伺服刀塔、軸控刀塔 | 電動刀塔、液壓刀塔、伺服刀塔、軸控刀塔 | 電動刀塔、液壓刀塔、伺服刀塔、軸控刀塔 |
? ?速?精 | ||||||
主軸（C）軸動態定位 | 無需停止切換模式 可直接執行定位（需搭配伺服主軸） | 無需停止切換模式 可直接執行定位（需搭配伺服主軸） | 無需停止切換模式 可直接執行定位（需搭配伺服主軸） | 無需停止切換模式 可直接執行定位（需搭配伺服主軸） | 無需停止切換模式 可直接執行定位（需搭配伺服主軸） | 無需停止切換模式 可直接執行定位（需搭配伺服主軸） |
車/攻牙快速退刀 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
單節間不停頓模式 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
全閉環控制功能 | 不支持 | 支持 | 支持 | 支持 | 支持 （速度控制全閉環（AB相反饋，SSI反饋-選配）） | 支持 （速度控制全閉環（AB相反饋，SSI反饋-選配）） |
? 補償功能 | ||||||
錐度補償 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
反向間隙補償 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
圓弧尖?補償 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
雙向螺桿誤差補償 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
前饋補償 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
冷熱機溫度補償 | 不支持 | 不支持 | 不支持 | 支持 | 支持 | 支持 |
? 可編程尾頂（伺服尾頂） | ||||||
可編程尾頂 | 不支持 | 不支持 | 不支持 | 支持 | 支持 | 支持 |
? 切削功能 | ||||||
拋物線插補 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
橢圓插補 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
圓柱插補 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
三維圓弧插補 | 不支持 | 不支持 | 任意三軸笛卡爾坐標系內的空間球面插補 | 任意三軸笛卡爾坐標系內的空間球面插補 | 任意三軸笛卡爾坐標系內的空間球面插補 | 任意三軸笛卡爾坐標系內的空間球面插補 |
多邊形插補（飛刀） | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
極坐標插補 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
攻牙 | G84/G88 | G84/G88 | G84/G88（支持傾斜攻牙） | G84/G90（支持傾斜攻牙） | G84/G92（傾斜攻牙） | G84/G96（傾斜攻牙） |
螺紋切削 | 螺紋循環車削、多頭螺紋、圓弧螺紋、斜螺紋、變距螺紋等車削 | 螺紋循環車削、多頭螺紋、圓弧螺紋、斜螺紋、變距螺紋等車削 | 螺紋循環車削、多頭螺紋、圓弧螺紋、斜螺紋、變距螺紋等車削 | 螺紋循環車削、多頭螺紋、圓弧螺紋、斜螺紋、變距螺紋等車削 | 螺紋循環車削、多頭螺紋、圓弧螺紋、斜螺紋、變距螺紋等車削 | 螺紋循環車削、多頭螺紋、圓弧螺紋、斜螺紋、變距螺紋等車削 |
斷屑車削 | 二代（直線、圓弧、螺紋斷 | 二代（直線、圓弧、螺紋斷 | 二代（直線、圓弧、螺紋斷 | 二代（直線、圓弧、螺紋斷 | 二代（直線、圓弧、螺紋斷屑） | 二代（直線、圓弧、螺紋斷屑） |
? 公共軸 | ||||||
公共主軸 | 不支持 | 不支持 | 支持 | 支持 | 支持 | 支持 |
? 主軸SSV控制 | ||||||
主軸SSV | 不支持 | 不支持 | 不支持 | 支持 | 支持 | 支持 |
? 輔助功能 | ||||||
自定義開機畫面 | 不支持 | 不支持 | 支持 | 支持 | 支持 | 支持 |
自定義M碼 | 不支持 | 不支持 | 支持 | 支持 | 支持 | 支持 |
自定義G碼 | 不支持 | 不支持 | 支持 | 支持 | 支持 | 支持 |
總線軸與泛用軸混用 | 不支持 | 不支持 | 支持 | 支持 | 支持 | 支持 |
IO重定義功能 | 不支持 | 不支持 | 支持 | 支持 | 支持 | 支持 |
傾斜軸加工（插補Y） | 不支持 | 不支持 | 不支持 | 不支持 | 支持 | 支持 |
傾斜平面加工 | 不支持 | 不支持 | 不支持 | 不支持 | 支持 | 支持 |
DHC加工 | 不支持 | 不支持 | 支持 | 支持 | 支持 | 支持 |
比例縮放 | 不支持 | 不支持 | 支持 | 支持 | 支持 | 支持 |
加減速類型 | 直線型(恒A)、S型(恒JERK) | 直線型(恒A)、S型(恒JERK) | 直線型(恒A)、S型(恒JERK) | 直線型(恒A)、S型(恒JERK) | 直線型(恒A)、S型(恒JERK) | 直線型(恒A)、S型(恒JERK) |
刀具壽命管理 | 時間限制/次數限制管理 | 時間限制/次數限制管理 | 時間限制/次數限制管理 | 時間限制/次數限制管理 | 時間限制/次數限制管理 | 時間限制/次數限制管理 |
保護功能 | 安全門、硬極限、軟極限、夾頭未夾緊檢測、刀塔換刀檢測 | 安全門、硬極限、軟極限、夾頭未夾緊檢測、刀塔換刀檢測 | 安全門、硬極限、軟極限、夾頭未夾緊檢測、刀塔換刀檢測 | 安全門、硬極限、軟極限、夾頭未夾緊檢測、刀塔換刀檢測 | 安全門、硬極限、軟極限、夾頭未夾緊檢測、刀塔換刀檢測 | 安全門、硬極限、軟極限、夾頭未夾緊檢測、刀塔換刀檢測 |
手輪預測 | 程式預測/程式回退功能 | 程式預測/程式回退功能 | 程式預測/程式回退功能 | 程式預測/程式回退功能 | 程式預測/程式回退功能 | 程式預測/程式回退功能 |
手輪插斷 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
再啟動功能 | 程序斷點自動尋找再啟動、自定義再啟動 | 程序斷點自動尋找再啟動、自定義再啟動 | 程序斷點自動尋找再啟動、自定義再啟動 | 程序斷點自動尋找再啟動、自定義再啟動 | 程序斷點自動尋找再啟動、自定義再啟動 | 程序斷點自動尋找再啟動、自定義再啟動 |
多功能手輪 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
圖形模擬 | 程式執行前圖形預覽，程式執行中動態描圖 | 程式執行前圖形預覽，程式執行中動態描圖 | 程式執行前圖形預覽，程式執行中動態描圖 | 程式執行前圖形預覽，程式執行中動態描圖 | 程式執行前圖形預覽，程式執行中動態描圖 | 程式執行前圖形預覽，程式執行中動態描圖 |
權限管理 | 參數權限管理 | 參數權限管理 | 參數權限管理 | 參數權限管理 | 參數權限管理 | 參數權限管理 |
萬年歷鎖機 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
軸向負載監控 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
示波器功能 | 實時監控系統命令及伺服回授波形 | 實時監控系統命令及伺服回授波形 | 實時監控系統命令及伺服回授波形 | 實時監控系統命令及伺服回授波形 | 實時監控系統命令及伺服回授波形 | 實時監控系統命令及伺服回授波形 |
跟隨誤差檢測 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
主軸轉速到達檢測 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
數據備份 | 程式備份、參數備份、刀補備份 | 程式備份、參數備份、刀補備份 | 程式備份、參數備份、刀補備份 | 程式備份、參數備份、刀補備份 | 程式備份、參數備份、刀補備份 | 程式備份、參數備份、刀補備份 |
? 五軸聯動 | ||||||
RTCP | 不支持 | 不支持 | 不支持 | 選配 | 選配 | 選配 |
? 工具包 | ||||||
工業物聯網 | 選配 | 選配 | 選配 | 選配 | 選配 | 選配 |
視覺檢測 | 選配 | 選配 | 選配 | 選配 | 選配 | 選配 |
