B系列10.4寸車床數控系統（立式）
300TA3-V
關注次數：次
商品類型：300T系列
產品介紹
1. 支持物聯網接口，實時獲取加工數據，管理更方便。
2. 支持極坐標插補：通過直角坐標系編輯指令，可實現直線軸與旋轉軸的插補輪廓控制，應用場景：凸輪加工、工件外徑銑削加工、不規則工件銑削。
3. 支持多邊形切削（飛刀）：多邊形切削技術利用多主軸配置，實現多邊形快速車削，大幅提高加工效率。
硬件介紹
1. 多核CPU架構，超大算力平臺，操作更流暢
2. 配備2GB海量存儲空間，程序運行流暢無阻，輕松駕馭多樣任務。
3. 高抗干擾設計，通過4.5KV EFT測試，并通過CE認證
4. 支持高穩定性RS485通迅，擴展周邊設備更可靠
5. 支持高速USB3.0通訊，資料備份，程序?qū)敫旖荨?/span>
6. 擁有超長掉電保持功能，用戶數據實時記錄，穩定可靠。
7. 更為合理的按鍵布局以及人機工程設計，操作更便捷。
8. 預讀單節數1000 Block/s。
9. IO點數最大支持32位。
10. 一體式的輔助面板設計，更合理的按鍵布局。
11. 采用高性能CPU,作為數控系統的核心運算部件，負責處理和執行各種數控指令、程序以及進行數據運算等任務。高性能的CPU能夠快速響應和處理大量的指令信息，確保系統的實時性和高效性。
12. 高分辨率視窗顯示，可視化效果更佳。
13. 8寸操作面板黑色面膜設計，防護性更好，耐用性更強，操作更輕松。
14. 10.4寸及15寸彩色按鍵設計，用顏色區分不同功能按鍵，識別度更高，機械式按鍵，操作更輕松。
15. 旋鈕式倍率切換方式，操作更直觀，更方便。
16. 增加數碼管顯示當前刀號，當前刀號更直觀明顯。
軟件（功能）介紹
1. Linux RT操作系統，實時性更高，速度更快
2. 開放式UI平臺與PLC平臺為開發者與系統集成商提供了無限的創新空間與靈活性，促進了技術的快速迭代與深度整合，加速了智能化解決方案的部署與優化，最終為用戶帶來更加豐富、高效且定制化的服務體驗。
3. 權限的自由分配能夠顯著提升系統的靈活性與個性化，確保每位用戶或角色都能獲得恰到好處的訪問權限，保障安全性。
4. 支持圖形仿真、對話式編程、M碼自定義功能。
5. 支持刀具壽命管理與操作記錄功能，確保生產過程的精準追蹤與高效維護。
6. 執行速度快：PLC掃描時間短，能快速響應加工指令，提高加工效率。
7. 最大可支持40組刀補組數，滿足復雜加工需求，提升生產效率。
8. 手輪預測功能、程序單節執行功能，試加工過程中，可使用手輪前進后退控制機臺加工的速度與方向，回退功能有效避免因編程錯誤而導致的撞機。
特色功能
1. 極坐標插補+圓柱插補
通過直角坐標系編輯指令，可實現直線軸與旋轉軸的插補輪廓控制。應用場景：凸輪加工、工件外徑銑削加工、不規則工件銑削。
用角度指令的旋轉軸移動量在內部轉換為外表面上的直線軸距離，便于跟其他軸進行直線或圓弧插補。可極大簡化圓柱表面加工編程。
2. 斷屑功能
億達“全同步”斷屑技術，通過低成本解決方案，完美滿足車床車削的斷屑技術要求。在不同轉速下，實現斷削一致性。確保加工過程穩定，提高加工精度。大幅度減少人為干預，甚至實現不干預操作。降低操作難度，提高加工效率。
產品系列 | 300T | 400T | 600T | 800T | ||
功能選型 | 300TA | 400TA | 400TB | 600TC | 800TC | |

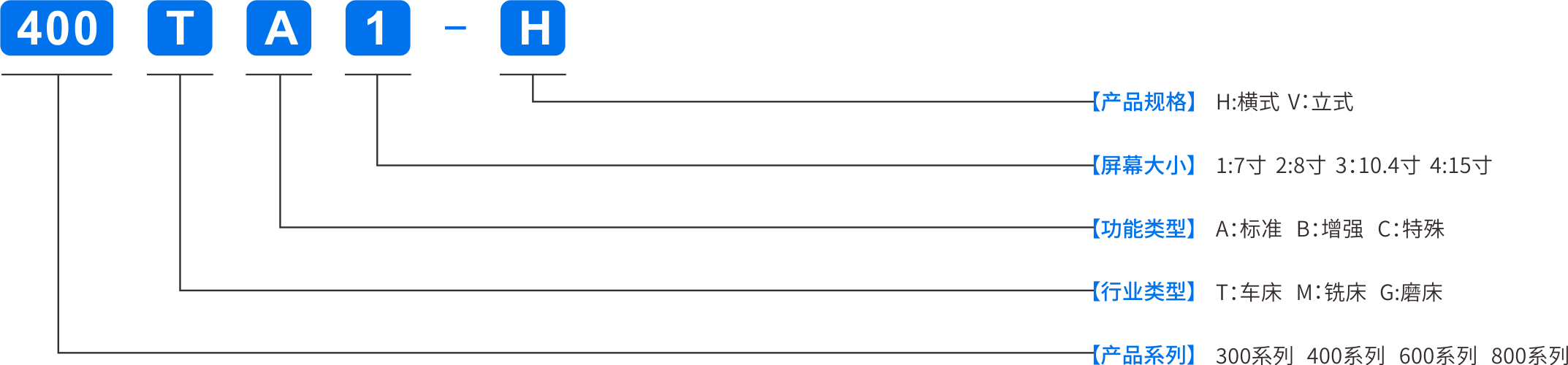

產品型號 | 300TA1-H | 300TA2-H（V） | 400TA2-H(V) | 400TB2-H(V) | 600TC2-H(V) | 800TC2-H(V) |
? 系統規格 | ||||||
安裝?式 | 橫式 | 橫式/立式 | 橫式/立式 | 橫式/立式 | 橫式/立式 | 橫式/立式 |
顯?屏尺? | 7? | 8.4寸/10.4寸/15寸 | 8.4寸/10.4寸/15寸 | 8.4寸/10.4寸/15寸 | 8.4寸/10.4寸/15寸 | 8.4寸/10.4寸/15寸 |
最?軸數（含主軸） | 標準5（最大5） | 標準6（最大6） | 標準9（最大9） | 標準9（最大9） | 標準11（最大11） | 標準20（最大20） |
最?通道數 | 標準1（最大1） | 標準1（最大1） | 標準2（最大2） | 標準2（最大2） | 標準2（最大2） | 標準3（最大3） |
單個通道最?聯動軸數 | 3（XZC） | 3（XZC） | 3（XZC） | 4（XYZC） | 4(XYZC) | 5(XYZAC) |
單個通道最?主軸數量 | 標準2（最大2） | 標準2（最大2） | 標準3（最大3） | 標準3（最大3） | 標準4（最大4） | 標準6（最大9） |
應用場合（軸向分布） | 單通道： (XZAC+刀塔軸) | 單通道： (XZAC+刀塔軸+定位軸) | 單通道：(XZABC+軸控刀塔+定位軸) 雙通道：(XZC+刀塔軸+定位軸）+（X1Z1+刀塔軸+定位軸） 雙通道：(XZC+刀塔軸+定位軸）+（X1Z1C1+刀塔軸） 雙通道：(XZAC+軸控刀塔+定位軸)+XYZ桁架 | 單通道：(XYZABC+刀塔軸+伺服尾座+定位軸) 雙通道：(XZC+刀塔軸+定位軸）+（X1Z1+刀塔軸+刀塔定位軸） 雙通道：(XZC+刀塔軸+定位軸）+（X1Z1C1+刀塔軸） 雙通道：(XYZAC+刀塔軸）+（X1Z1C1） 雙通道：(XZAC+軸控刀塔+定位軸)+XYZ桁架 三通道：(XZC+XZC)+XYZ桁架 | 單通道： (XYZABC+刀塔軸+伺服尾座+定位軸) 雙通道： (XZAC+刀塔軸+定位軸）+(X1Z1C1+刀塔軸+定位軸） 雙通道： (XZAC+刀塔軸+定位軸）+(X1Z1A1C1+刀塔軸） 雙通道： (XYZAC+刀塔軸）+(X1Z1A1C1+刀塔軸） 雙通道： XZAC+刀塔軸+定位軸+(X1Y1Z1A1桁架） | 雙通道： (XYZABC+刀塔軸+定位軸）*2 三通道： (XYZABC+刀塔軸+定位軸)*2+X3Y3Z3A3(雙車+機械手) |
DA/AD | 選配 | 選配 | 選配 | 選配 | 選配 | 選配 |
操作系統 | LinuxRT | LinuxRT | LinuxRT | LinuxRT | LinuxRT | LinuxRT |
內存 | 2GB | 2GB | 2GB | 2GB | 2GB | 2GB |
程式容量 | 8GB | 8GB | 8GB | 8GB | 8GB | 8GB |
預讀單節數 | 1000 Block/s | 1000 Block/s | 2000 Block/s | 2000 Block/s | 4000 Block/s | 8000 Block/s |
最??具補償組數 | 40組 | 40組 | 160組 | 160組 | 160組 | 160組 |
傳輸 | USB/RS232/RS485/LAN/WIFI | USB/RS232/RS485/LAN/WIFI | USB/RS232/RS485/LAN/WIFI | USB/RS232/RS485/LAN/WIFI | USB/RS232/RS485/LAN/WIFI | USB/RS232/RS485/LAN/WIFI |
標準I/O | 總線IO(不含脈沖口)：I16/O16 | 總線IO(不含脈沖口)：I16/O16 | 總線IO(不含脈沖口)：I16/O16 | 總線IO(不含脈沖口)：I16/O16 | 總線IO(不含脈沖口)：I16/O16 | 總線IO(不含脈沖口)：I16/O16 |
最?拓展I/O | I32/O32 | I32/O32 | I64/O64 | I64/O64 | I128/O128 | I256/O256 |
(IoT)?業物聯? | 選配 | 選配 | 選配 | 選配 | 選配 | 選配 |
總線伺服 | MECHATROLINK-lll(選配)、EtherCAT | MECHATROLINK-lll(選配)、EtherCAT | MECHATROLINK-lll(選配)、EtherCAT | MECHATROLINK-lll(選配)、EtherCAT | MECHATROLINK-lll(選配)、EtherCAT | MECHATROLINK-lll(選配)、EtherCAT |
總線主軸 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
通訊功能 | ModbusTcp、RS232、RS485 | ModbusTcp、RS232、RS485 | ModbusTcp、RS232、RS485 | ModbusTcp、RS232、RS485 | ModbusTcp、RS485、SSI絕對值（選配） | ModbusTcp、RS485、SSI絕對值（選配） |
? 程序功能 | ||||||
編程指令（G代碼） | 遵循國際規范 | 遵循國際規范 | 遵循國際規范 | 遵循國際規范 | 遵循國際規范 | 遵循國際規范 |
宏程序編程標準 | 支持（Macro B、Macro C） | 支持（Macro B、Macro C） | 支持（Macro B、Macro C） | 支持（Macro B、Macro C） | 支持（Macro B、Macro C） | 支持（Macro B、Macro C） |
背景編程 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
對話式智能 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
程序U盤傳輸 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
程序?動檢錯 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
程序鎖功能 | 限制程式編輯（選配） | 限制程式編輯（選配） | 限制程式編輯（選配） | 限制程式編輯（選配） | 限制程式編輯（選配） | 限制程式編輯（選配） |
? 同步軸控制 | ||||||
同主軸同時螺紋車削 | 不支持 | 不支持 | 支持 | 支持 | 支持 | 支持 |
雙通道主軸同步 | 不支持 | 不支持 | 支持 | 支持 | 支持 | 支持 |
軸耦合/交換/混合 | 不支持 | 不支持 | 不支持 | 支持 | 支持 | 支持 |
? 機械手 | ||||||
機械手獨立通道控制 | 不支持 | 不支持 | 支持 | 支持 | 支持 | 支持 |
? 刀塔 | ||||||
刀塔 | 電動刀塔、液壓刀塔、伺服刀塔、軸控刀塔 | 電動刀塔、液壓刀塔、伺服刀塔、軸控刀塔 | 電動刀塔、液壓刀塔、伺服刀塔、軸控刀塔 | 電動刀塔、液壓刀塔、伺服刀塔、軸控刀塔 | 電動刀塔、液壓刀塔、伺服刀塔、軸控刀塔 | 電動刀塔、液壓刀塔、伺服刀塔、軸控刀塔 |
? ?速?精 | ||||||
主軸（C）軸動態定位 | 無需停止切換模式 可直接執行定位（需搭配伺服主軸） | 無需停止切換模式 可直接執行定位（需搭配伺服主軸） | 無需停止切換模式 可直接執行定位（需搭配伺服主軸） | 無需停止切換模式 可直接執行定位（需搭配伺服主軸） | 無需停止切換模式 可直接執行定位（需搭配伺服主軸） | 無需停止切換模式 可直接執行定位（需搭配伺服主軸） |
車/攻牙快速退刀 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
單節間不停頓模式 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
全閉環控制功能 | 不支持 | 支持 | 支持 | 支持 | 支持 （速度控制全閉環（AB相反饋，SSI反饋-選配）） | 支持 （速度控制全閉環（AB相反饋，SSI反饋-選配）） |
? 補償功能 | ||||||
錐度補償 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
反向間隙補償 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
圓弧尖?補償 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
雙向螺桿誤差補償 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
前饋補償 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
冷熱機溫度補償 | 不支持 | 不支持 | 不支持 | 支持 | 支持 | 支持 |
? 可編程尾頂（伺服尾頂） | ||||||
可編程尾頂 | 不支持 | 不支持 | 不支持 | 支持 | 支持 | 支持 |
? 切削功能 | ||||||
拋物線插補 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
橢圓插補 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
圓柱插補 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
三維圓弧插補 | 不支持 | 不支持 | 任意三軸笛卡爾坐標系內的空間球面插補 | 任意三軸笛卡爾坐標系內的空間球面插補 | 任意三軸笛卡爾坐標系內的空間球面插補 | 任意三軸笛卡爾坐標系內的空間球面插補 |
多邊形插補（飛刀） | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
極坐標插補 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
攻牙 | G84/G88 | G84/G88 | G84/G88（支持傾斜攻牙） | G84/G90（支持傾斜攻牙） | G84/G92（傾斜攻牙） | G84/G96（傾斜攻牙） |
螺紋切削 | 螺紋循環車削、多頭螺紋、圓弧螺紋、斜螺紋、變距螺紋等車削 | 螺紋循環車削、多頭螺紋、圓弧螺紋、斜螺紋、變距螺紋等車削 | 螺紋循環車削、多頭螺紋、圓弧螺紋、斜螺紋、變距螺紋等車削 | 螺紋循環車削、多頭螺紋、圓弧螺紋、斜螺紋、變距螺紋等車削 | 螺紋循環車削、多頭螺紋、圓弧螺紋、斜螺紋、變距螺紋等車削 | 螺紋循環車削、多頭螺紋、圓弧螺紋、斜螺紋、變距螺紋等車削 |
斷屑車削 | 二代（直線、圓弧、螺紋斷 | 二代（直線、圓弧、螺紋斷 | 二代（直線、圓弧、螺紋斷 | 二代（直線、圓弧、螺紋斷 | 二代（直線、圓弧、螺紋斷屑） | 二代（直線、圓弧、螺紋斷屑） |
? 公共軸 | ||||||
公共主軸 | 不支持 | 不支持 | 支持 | 支持 | 支持 | 支持 |
? 主軸SSV控制 | ||||||
主軸SSV | 不支持 | 不支持 | 不支持 | 支持 | 支持 | 支持 |
? 輔助功能 | ||||||
自定義開機畫面 | 不支持 | 不支持 | 支持 | 支持 | 支持 | 支持 |
自定義M碼 | 不支持 | 不支持 | 支持 | 支持 | 支持 | 支持 |
自定義G碼 | 不支持 | 不支持 | 支持 | 支持 | 支持 | 支持 |
總線軸與泛用軸混用 | 不支持 | 不支持 | 支持 | 支持 | 支持 | 支持 |
IO重定義功能 | 不支持 | 不支持 | 支持 | 支持 | 支持 | 支持 |
傾斜軸加工（插補Y） | 不支持 | 不支持 | 不支持 | 不支持 | 支持 | 支持 |
傾斜平面加工 | 不支持 | 不支持 | 不支持 | 不支持 | 支持 | 支持 |
DHC加工 | 不支持 | 不支持 | 支持 | 支持 | 支持 | 支持 |
比例縮放 | 不支持 | 不支持 | 支持 | 支持 | 支持 | 支持 |
加減速類型 | 直線型(恒A)、S型(恒JERK) | 直線型(恒A)、S型(恒JERK) | 直線型(恒A)、S型(恒JERK) | 直線型(恒A)、S型(恒JERK) | 直線型(恒A)、S型(恒JERK) | 直線型(恒A)、S型(恒JERK) |
刀具壽命管理 | 時間限制/次數限制管理 | 時間限制/次數限制管理 | 時間限制/次數限制管理 | 時間限制/次數限制管理 | 時間限制/次數限制管理 | 時間限制/次數限制管理 |
保護功能 | 安全門、硬極限、軟極限、夾頭未夾緊檢測、刀塔換刀檢測 | 安全門、硬極限、軟極限、夾頭未夾緊檢測、刀塔換刀檢測 | 安全門、硬極限、軟極限、夾頭未夾緊檢測、刀塔換刀檢測 | 安全門、硬極限、軟極限、夾頭未夾緊檢測、刀塔換刀檢測 | 安全門、硬極限、軟極限、夾頭未夾緊檢測、刀塔換刀檢測 | 安全門、硬極限、軟極限、夾頭未夾緊檢測、刀塔換刀檢測 |
手輪預測 | 程式預測/程式回退功能 | 程式預測/程式回退功能 | 程式預測/程式回退功能 | 程式預測/程式回退功能 | 程式預測/程式回退功能 | 程式預測/程式回退功能 |
手輪插斷 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
再啟動功能 | 程序斷點自動尋找再啟動、自定義再啟動 | 程序斷點自動尋找再啟動、自定義再啟動 | 程序斷點自動尋找再啟動、自定義再啟動 | 程序斷點自動尋找再啟動、自定義再啟動 | 程序斷點自動尋找再啟動、自定義再啟動 | 程序斷點自動尋找再啟動、自定義再啟動 |
多功能手輪 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
圖形模擬 | 程式執行前圖形預覽，程式執行中動態描圖 | 程式執行前圖形預覽，程式執行中動態描圖 | 程式執行前圖形預覽，程式執行中動態描圖 | 程式執行前圖形預覽，程式執行中動態描圖 | 程式執行前圖形預覽，程式執行中動態描圖 | 程式執行前圖形預覽，程式執行中動態描圖 |
權限管理 | 參數權限管理 | 參數權限管理 | 參數權限管理 | 參數權限管理 | 參數權限管理 | 參數權限管理 |
萬年歷鎖機 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
軸向負載監控 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
示波器功能 | 實時監控系統命令及伺服回授波形 | 實時監控系統命令及伺服回授波形 | 實時監控系統命令及伺服回授波形 | 實時監控系統命令及伺服回授波形 | 實時監控系統命令及伺服回授波形 | 實時監控系統命令及伺服回授波形 |
跟隨誤差檢測 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
主軸轉速到達檢測 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
數據備份 | 程式備份、參數備份、刀補備份 | 程式備份、參數備份、刀補備份 | 程式備份、參數備份、刀補備份 | 程式備份、參數備份、刀補備份 | 程式備份、參數備份、刀補備份 | 程式備份、參數備份、刀補備份 |
? 五軸聯動 | ||||||
RTCP | 不支持 | 不支持 | 不支持 | 選配 | 選配 | 選配 |
? 工具包 | ||||||
工業物聯網 | 選配 | 選配 | 選配 | 選配 | 選配 | 選配 |
視覺檢測 | 選配 | 選配 | 選配 | 選配 | 選配 | 選配 |
控系統（立式）開窗尺寸.jpg)
