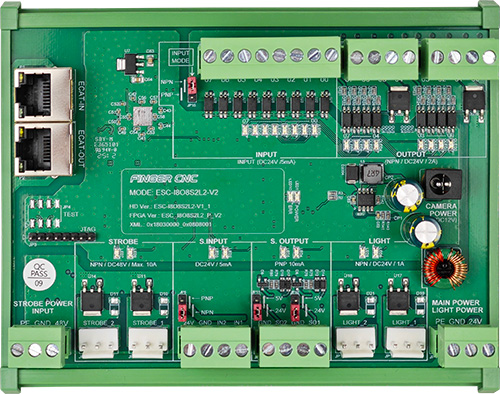

EtherCAT視覺光源IO控制模塊
ESC-I8O8S2L2-V2
關注次數：次
商品類型：EtherCAT模塊
1、DC24V 控制電源輸入(5.08 PITCH)，DC48V 頻閃電源輸入(5.08 PITCH)
2、提供電源反接保護
3、2通道光源控制
1）PWM脈寬調制，占空比0~100.0%，調節精度0.1%
2）PWM頻率可設定，調節范圍1K~63KHz
3）DC24V光源電壓輸出
4、2通道頻閃控制
1）頻閃脈寬輸出可調節，調節范圍0~1023us
2）支持2個隔離型相機觸發拍照輸出控制點
3）支持2個隔離型外部觸發頻閃輸入控制點
4）支持外部觸發頻閃輸入控制點與相機觸發拍照輸出控制點之間的時間相位調節，調節范圍0~32767us
5、8 INPUT
1）2線輸入型INPUT，最大提供10mA電流驅動
2）3線輸入型INPUT，電流由外部電源提供
3）提供單點ESD保護
4）INPUT反應時間<2KHz
5）支持NPN/PNP切換
6、8 OUTPUT
1）FET輸出
2）提供單點最大2A持續輸出
3）支持電感型負載
7、支持DC時鐘同步
8、可拆卸式歐規5.08 PITCH接線端子
