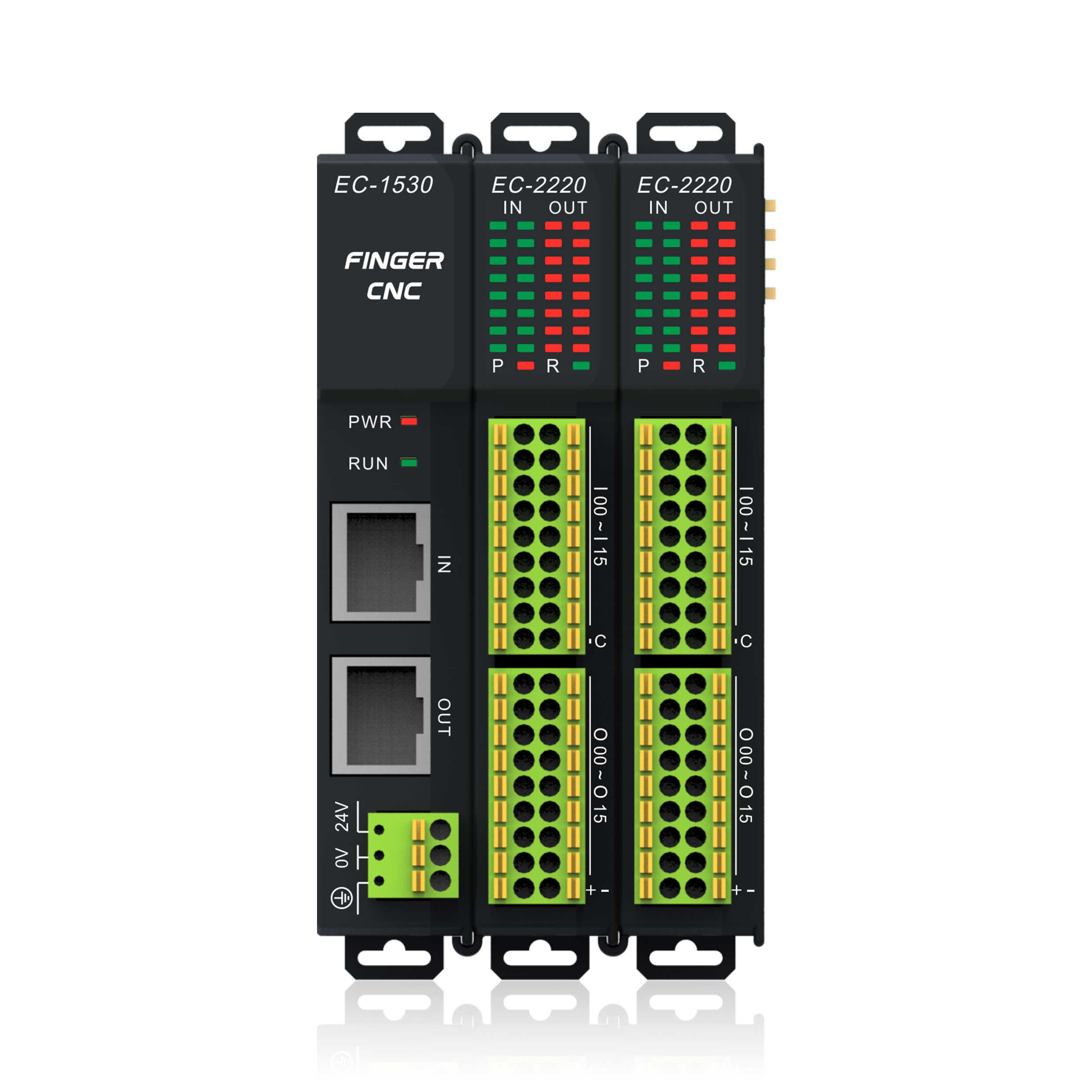

EtherCAT遠程16點輸入16點輸出模塊

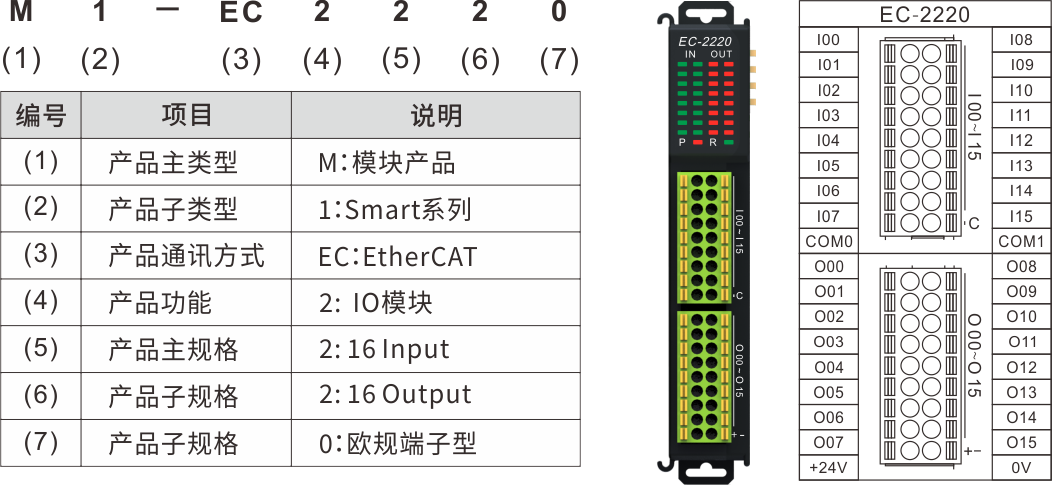

EC-2220
關注次數：次
商品類型：IO
EtherCAT刀片式IO模塊，16通道INPUT，16通道OUTPUT，INPUT可通過接線實現NPN/PNP輸入選擇，OUTPUT可持續提供最大500mA電流輸出，并提供過流自動保護機制。

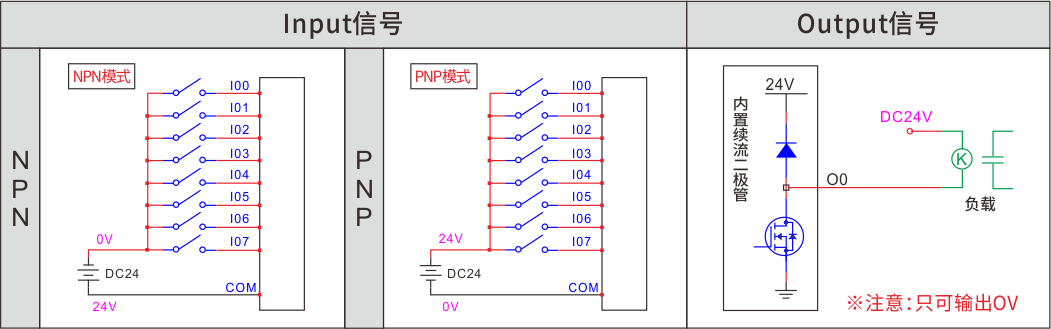

NPN/PNP切換（Input 公共端說明）
※ 注意 : 每8個Input獨立一個COM，用于切換輸入NPN/PNP模式；舉例：COM0僅對I00~I07有效，COM1僅對I08~I15有效，COM2僅對I16~I23有效，COM3僅對I24~I31有效。
項目 | 指標 |
EtherCAT系統中的任務 | 將EtherCAT Slave模塊與100base TX EtherCAT網絡相連 |
EtherCAT 端子數量 | INPUT點數：16 OUPUT點數：16 |
輸出點電路型式 | 晶體管 |
單端輸出端口輸出電流范圍 | 單點最大500mA |
輸入點NPN/PNP切換 | 支持 |
輸出反應時間 | 800us |
安裝方式 | 滑軌式 |
尺寸 | 長21.5x寬119x高70mm |
程模塊尺寸及安裝示意.jpg)
手冊
點擊下載 億達科技_EtherCAT遠程模塊_安裝說明_CN
